Напряжение питания (от однофазной сети переменного тока) |
~(90-264)В, (40-60) Гц |
|
Максимальная выходная мощность, Вт |
30 |
|
Выходное напряжение, В |
24 ±1 % |
|
Ток потребления при номинальном напряжении сети и максимальной нагрузке, А |
0,36 |
|
Пульсации выходного напряжения от пика до пика, не более, мВ |
Не более 150 |
|
Нестабильность выходного напряжения по сети, мВ |
±1200 |
|
Нестабильность выходного напряжения по нагрузке, мВ |
±1200 |
|
Ток срабатывания защиты от перегрузки, А |
(1,1-1,3) х вых. макс. |
|
КПД, не менее % |
Не менее 80 |
|
Прочность изоляции вход корпус/вход-выход, В |
~1500/~4000 |
|
Температура окружающей среды (рабочая), °С |
-10-+60 |
|
Степень защиты |
IP20 |
|
Средняя наработка на отказ, не менее ч |
Не менее 75000 |
|
Масса, не более кг |
Не более 0,2 |
|
Габаритные размеры, мм |
40х90х100 |
|
Способ крепления |
На DIN-рейку |

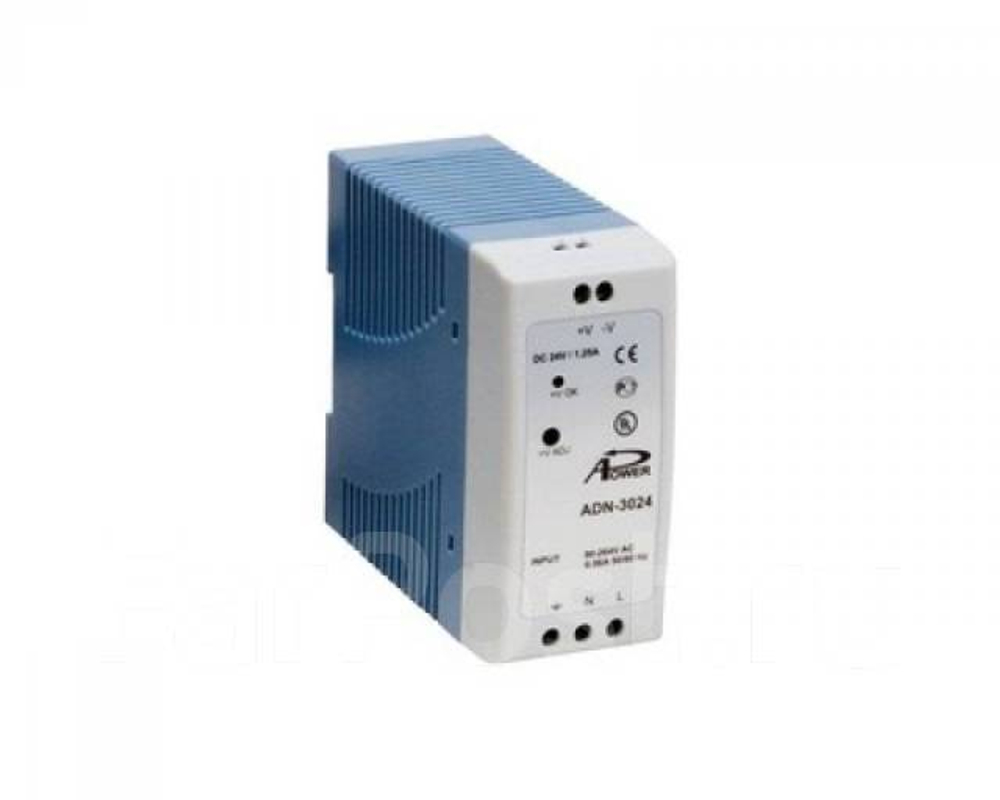

Источник вторичного питания Взлет ADN-3024. Предназначены для питания измерительной аппаратуры в условиях промышленной эксплуатации.
В приборах ЗАО ВЗЛЕТ в зависимости от требуемой мощности потребления могут использоваться источники вторичного питания AND-1524 (15 Вт), ADN-3024 (30 Вт).
ADN-1524, ADN-3024 – применяются в составе приборов ВЗЛЕТ МР, ВЗЛЕТ УР, ВЗЛЕТ РСЛ, ВЗЛЕТ ЭР, ВЗЛЕТ ЭМ, ВЗЛЕТ ТЭР, ВЗЛЕТ ТСР-М, ВЗЛЕТ ИВК-102 и ВЗЛЕТ АС.
Особенности и преимущества
- Широкий диапазон значений входного напряжения
- Высокий уровень стабилизации выходного напряжения
- Низкий уровень пульсаций выходного напряжения
- Наличие защиты от перегрузки по выходу с автоматическим восстановлением
Изделие соответствует
- По устойчивости к воздействию синусоидальной вибрации - группе N2 по ГОСТ Р 52931-2008
- По устойчивости к изменению атмосферного давления - группе Р2 по ГОСТ Р 52931-2008
- По устойчивости к колебаниям напряжения электропитания - 3 степени жесткости по ГОСТ Р 51317.4.14-2000
- По устойчивости к динамическим изменениям напряжения электропитания - 2 степени жесткости по ГОСТ Р 51317.4.11-2007
- По устойчивости к наносекундным импульсным помехам - 3 степени жесткости по ГОСТ Р 51317.4.4-2007
- По устойчивости к микросекундным импульсным помехам большой энергии - 2 степени жесткости по ГОСТ Р 51317.4.5-99
- По устойчивости к изменениям частоты питающего напряжения - 4 степени жесткости по ГОСТ Р 51317.4.28-2000
- По уровню кондуктивных помех в цепях электропитания (0,15-30 МГц) классу Б по ГОСТ Р 51318.22-2006
- По уровню излучаемых помех (30-1000 МГц) классу Б по ГОСТ Р 51318.22-2006
- По электробезопасности - II категории монтажа по ГОСТ Р 51350-99
